Van CEE 5-polig naar 230V Schuko
De MDRLED® CEE Verloopadapter 16A is bedoeld voor het aansluiten van geschikte 1-fase 230V apparatuur op een 5-polige CEE 16A krachtstroomaansluiting.

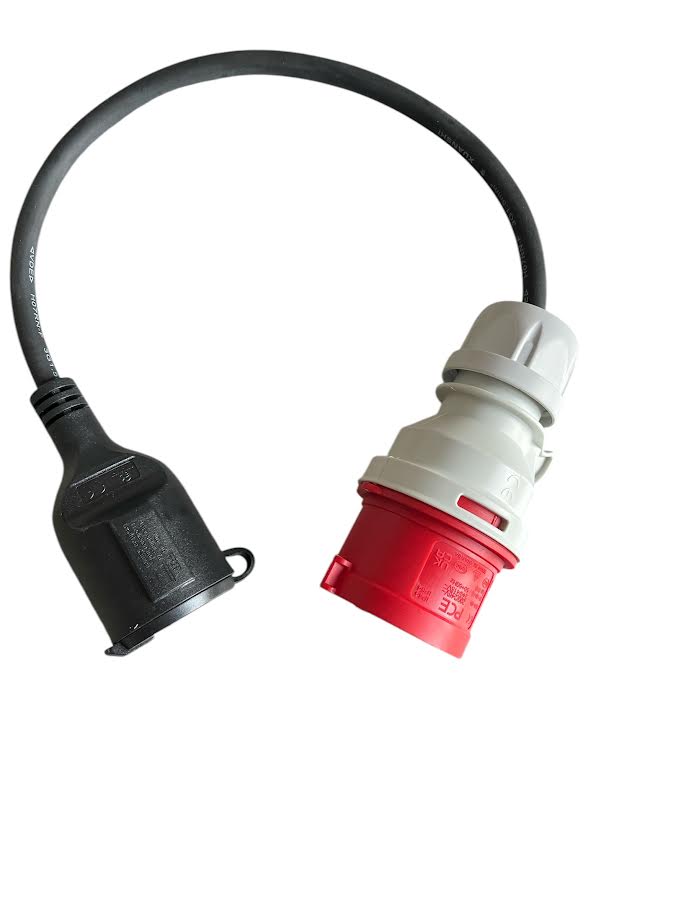

De adapter heeft aan de ingang een CEE 5-polige 16A stekker en aan de uitgang een 230V Schuko contrastekker. De kabel is uitgevoerd met 3 × 1,5 mm² aders en heeft een opgegeven maximale belasting van 3600W.
400V CEE-aansluiting naar 230V
Bij een correct aangesloten 5-polige CEE-installatie zijn drie fasen, nul en aarde beschikbaar. Deze adapter gebruikt voor de 230V-uitgang één fase, de nul en de beschermingsaarde.
De adapter zet de spanning dus niet elektronisch om met een transformator of omvormer. De 230V wordt afgenomen tussen één fase en de nul van een daarvoor correct aangesloten CEE-aansluiting.
Dit onderscheid is belangrijk: de CEE-aansluiting en de bedrading daarvan moeten geschikt en correct aangesloten zijn.
CEE 16A naar Schuko
De adapter is voorzien van:
- Ingang: CEE 5-polig, 16A
- CEE-netspanning: 400V
- Uitgang: Schuko contrastekker
- Uitgangsspanning: 230V AC
- Kabel: 3 × 1,5 mm²
- Maximaal opgegeven vermogen: 3600W
Hiermee kunnen geschikte 230V-apparaten worden aangesloten op een daarvoor geschikte CEE-installatie.
IP44
De adapter heeft een opgegeven beschermingsgraad van IP44. Dit betekent bescherming tegen vaste voorwerpen groter dan 1 mm en tegen spatwater.
IP44 betekent niet dat de adapter waterdicht is of ondergedompeld mag worden. Ook de aangesloten stekkers, contactdozen en overige onderdelen van de installatie moeten geschikt zijn voor de betreffende gebruiksomstandigheden.
Voor professionele toepassingen
De CEE verloopadapter kan worden gebruikt in situaties waar zowel krachtstroomaansluitingen als 230V-apparatuur aanwezig zijn, bijvoorbeeld in werkplaatsen, op bouwplaatsen, bij evenementen en in andere professionele installaties.
De aangesloten apparatuur en de totale belasting moeten binnen de specificaties van de adapter én de elektrische installatie blijven.
Technische specificaties
| Eigenschap |
Specificatie |
| Merk |
MDRLED® |
| Producttype |
CEE verloopadapter |
|
Artikelnummer / MPN
|
70568 |
|
CEE-aansluiting
|
5-polig |
|
Nominale CEE-stroom
|
16A |
|
CEE-netspanning
|
400V |
| Uitgang |
230V Schuko contrastekker |
|
Max. opgegeven vermogen
|
3600W |
|
Aantal aders
|
3 |
| Aderdoorsnede |
3 × 1,5 mm² |
|
IP-waarde
|
IP44 |
| Gebruikstemperatuur |
-25°C tot +60°C |
|
Opgegeven gewicht
|
ca. 450 g |
| Kleur |
Rood/wit/zwart |
Belangrijk bij gebruik
Deze verloopadapter mag uitsluitend worden gebruikt op een correct bedrade en geschikte CEE 5-polige installatie.
Controleer vóór gebruik de stekker, contrastekker, kabel en aansluiting op beschadigingen. De elektrische installatie moet beschikken over de voor de toepassing vereiste beveiligingen. Bij twijfel over de CEE-aansluiting of bedrading moet deze door een deskundige worden gecontroleerd.
De adapter is geen spanningsomvormer en mag niet worden gebruikt om apparatuur die uitsluitend geschikt is voor een andere voedingsspanning rechtstreeks aan te sluiten.
Waarom kiezen voor MDRLED®?
Deze MDRLED® verloopadapter biedt een praktische verbinding tussen een geschikte CEE 5-polige 16A aansluiting en 230V Schuko-apparatuur. Met de 3 × 1,5 mm² kabel, IP44-classificatie en een opgegeven maximale belasting van 3600W is de adapter geschikt voor uiteenlopende professionele toepassingen.
Projectprijs of grotere afname?
Heeft u meerdere CEE verloopadapters, kabels of aansluitmaterialen nodig voor een project? Bij grotere aantallen zijn bij MDRLED® staffelkortingen en projectprijzen mogelijk.
Neem contact op met MDRLED® voor een passende projectprijs.
